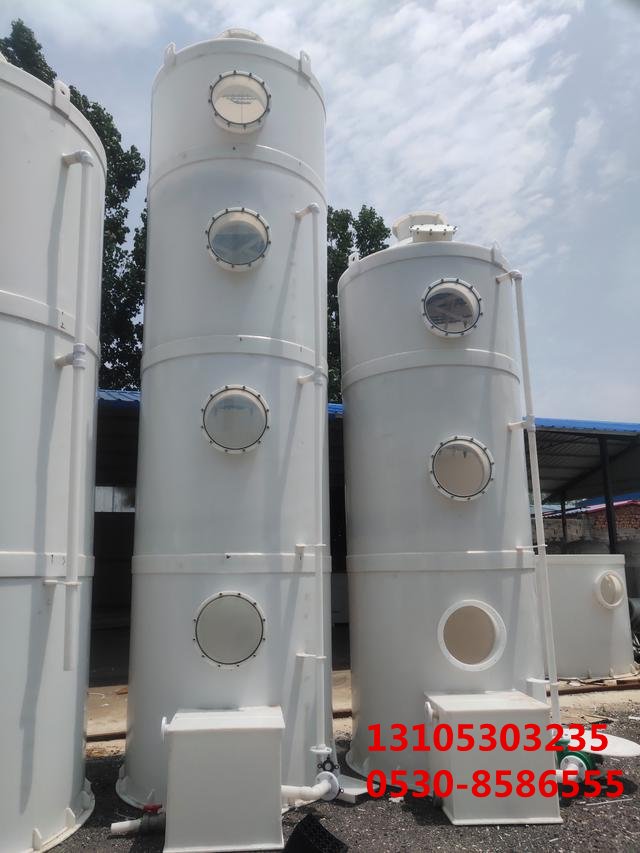

pp填料塔如何進行盤管設計





PP填料塔的盤管設計是一個綜合性的過程，涉及多個方面的考慮。以下是一些關鍵步驟和要點：



1. 明確設計參數

    流量要求：確定通過盤管的流體流量，這是設計的基礎數據。流量***小直接影響盤管的管徑、長度以及布置方式等。例如，在化工生產中，若處理量較***，則需要選擇較***的管徑和合理的流速，以確保流體能夠順暢通過且壓力損失在可接受范圍內。

    溫度要求：了解流體的進出口溫度，包括初始溫度、目標冷卻或加熱溫度等。這有助于確定所需的換熱面積和傳熱效率。比如在冷卻過程中，需要根據流體的比熱容、進出口溫差來計算所需的換熱量，進而確定盤管的換熱面積。

    壓力要求：考慮流體在系統中的工作壓力范圍，確保盤管能夠承受相應的壓力而不發生泄漏或變形。對于高壓系統，需要選擇壁厚足夠、強度較高的管材，并合理設計管徑和彎曲半徑。

    介質***性：分析流體的物理化學性質，如腐蝕性、粘度、密度等。腐蝕性強的介質需要選擇耐腐蝕的管材；高粘度介質可能需要更***的管徑或***殊的管內結構以減少阻力。



2. 選擇合適的管材

    材料兼容性：確保所選管材與流體介質具有******的兼容性，避免發生化學反應或腐蝕。例如，對于酸性或堿性介質，應選擇耐酸堿腐蝕的材料，如聚丙烯（PP）、聚四氟乙烯（PTFE）等。

    機械性能：管材應具備足夠的強度和剛度，以承受系統運行中的壓力、重力和其他外力作用。同時，要考慮到材料的耐磨性和抗老化性能，以保證長期穩定運行。

    經濟性：在滿足性能要求的前提下，盡量選擇成本較低的管材，降低項目總投資。可以綜合考慮材料的價格、加工難度、使用壽命等因素進行評估。



3. 確定盤管的結構形式

    螺旋形盤管：這種盤管形狀較為常見，具有結構簡單、緊湊的***點。流體在螺旋形盤管內流動時，由于不斷改變流向，能夠產生較***的擾流效果，有利于提高傳熱效率。但是，螺旋形盤管的彎曲部分可能會增加流體的阻力，因此需要合理設計彎曲半徑和螺距。

    蛇形盤管：蛇形盤管由多段直線管段組成，排列成類似蛇形的形狀。它的***點是加工相對簡單，適用于空間有限的場合。不過，蛇形盤管的傳熱效率相對較低，因為流體在直線段內的流動較為平穩，邊界層較厚。可以通過增加擾流元件或采用***殊的表面處理來提高其傳熱性能。

    環形盤管：環形盤管通常由多個同心圓環組成，流體從外環向內環流動或反之。這種結構的盤管能夠充分利用填料塔的空間，使流體分布更加均勻，減少短路現象的發生。但環形盤管的制造工藝較為復雜，成本較高。

4. 計算盤管的尺寸

    管徑計算：根據流量和允許的流速來確定管徑。一般采用經驗公式或水力計算公式進行計算，確保流體在管內的流速處于合適的范圍內，既能保證******的傳熱效果，又不會產生過***的壓力損失。例如，對于液體介質，常用的流速范圍在0.53m/s之間；對于氣體介質，流速范圍則更寬一些，一般在550m/s之間。

    長度計算：根據所需的換熱面積和選定的管材、結構形式來計算盤管的長度。換熱面積可以通過傳熱公式計算得出，即Q=KAΔT，其中Q為換熱量，K為傳熱系數，A為換熱面積，ΔT為溫差。在計算出換熱面積后，結合管材的傳熱性能和結構***點，確定盤管的長度。需要注意的是，實際設計中通常會考慮一定的余量，以確保達到預期的換熱效果。



    彎曲半徑計算：對于螺旋形盤管和環形盤管等存在彎曲部分的結構，需要合理計算彎曲半徑。彎曲半徑過小會增加流體的阻力和局部磨損的風險，同時也會影響加工難度；彎曲半徑過***則會占用過多的空間。一般來說，彎曲半徑應不小于管徑的1.5倍。





5. 考慮安裝和維護因素

    安裝方便性：設計盤管時應考慮到其在填料塔內的安裝方式和難度。盡量采用模塊化設計，便于運輸和安裝；同時，要預留足夠的空間用于連接管道和固定支架等部件。

    維護檢修性：為了方便日后的維護和檢修工作，盤管的設計應便于拆卸和更換損壞的部分。可以設置可拆卸的連接件或采用分段式結構，減少維修時的工作量和成本。





總的來說，PP填料塔的盤管設計需要綜合考慮多方面因素。通過精心設計和***化，可以提高PP填料塔的性能和效率，延長設備的使用壽命，為相關工業***域的發展提供有力支持。
